A보일러

• 입형 – 코그란, 입형연관, 입형횡관
• 노통 – ❶코르니쉬, ❷랭커셔
• 연관 – 횡연관식, 기관식, 케와니
• 노통연관 – 스코치, 하우덴존스, 노톤연관패키지

• 전열면적을 증가시키기 위하여
• 화실의 벽을 보강하기 위하여
• 보일러수의 순환을 돕기 위하여

• 내분식이므로 발산열량손실이 적다
• 보일러의 크기에 비해 전열면적이 크고 효율이 좋다(관)
• 내부청소가 간단하지 않고, 급수처리가 필요하다(관)
• 고압이나 대용량보일러에 적합하지 않다.(연)

보유수량이 적다

장점 (Pros)

• 고압·대용량에 적합:
  원통형에 비해 구조적으로 강하며, 대용량 증기 발생에 유리하다.
• 높은 효율:
  전열 면적이 넓고 보일러수 순환이 빨라 열효율이 높다.
• 빠른 증기 발생:
  보유 수량이 적어 가동 후 증기 발생까지 걸리는 시간이 짧다.
• 설계의 유연성:
  외분식 연소 방식을 채택하여 연료의 종류나 연소실 형상을 자유롭게 설계할 수 있다.
• 안전성:
  보유 수량이 적기 때문에 파열 시 피해 규모가 상대적으로 작다.
• 용량에 비해 경량이다


단점 (Cons)

• 엄격한 수처리 필요:
  수관 내부의 스케일 부착과 부식을 방지하기 위해 고도의 급수 처리가 필수적이다.
• 부하 변동에 취약:
  보유 수량이 적어 부하 변화에 따른 압력 및 수위 변동이 심하다.
• 높은 초기 비용 및 유지보수:
  구조가 복잡하여 제작비가 비싸고, 내부 청소나 수리·검사가 어렵다.
• 고도의 운전 기술:
  시스템이 복잡하므로 전문적인 취급 기술과 주의가 필요하다.

• 보유수량(적음 / 많음)
• 파열시피해(작음 / 큼)
• 용도(고압대용량 / 저압소용량)
• 압력변화(큼 / 작음)
• 부하변동에 대한 대응(어려움 / 쉬움)
• 급수조절(어려움 / 쉬움)
• 전열면적(큼 / 작음)
• 증기발생시간(짧음 / 긺)
• 효율(높음 / 낮음)
• 구조(복잡함 / 간단함)
• 급수처리(복잡함 / 쉬움)
• 제작(어려움 / 용이함)
• 가격(비쌈 / 저렴함)
• 취급(어려움 / 쉬움)

❶ 자연순환식 :
보일러수의 비중량차에 의하여 자연순환하는 형식.

❷ 강제순환식 :
순환펌프를 설치하여 보일러수를 강제로 순환시키는 형식
(베록스(velox), 라몬트(lamont) 보일러 )

❸ 관류식 :
증기드럼 폐지하고 긴관을 제작, 구성하여 관의 한 끝에서 펌프로 압송된 물을 가열, 증발, 과열의 과정을 거쳐 증기가 발생되는 형식

• 강수관이 가열되지 않도록 한다.
• 큰 지름의 수관을 사용한댜
• 수관의 배열을 수직으로 설치한다.
• 방해판을 적당한 위치에 설치하여 열가스와 수관군의 접촉을 알맞게한다.

기수 드럼의 아랫부분에서 포화온도에 도달한 포화수와 발생된 증기가 체류할수 있는 공간이 필요하기때문에 하부의 물드럼보다 크게 하여야 한다.

2601

• 전열면적의 증가로 증발량이 많아진다
• 연소실내의 복사열을 흡수한다
• 연소실 노벽을 보호한다
• 연소실 열부하를 높인다
• 노벽의 무게를 경감시킬 수 있다

2601

• 전열면적을 증가시킨다
• 노통의 신축을 흡수할 수 있다
• 외압에 대한 강도가 증가한다

• 내부청소가 어렵다
• 제작이 어려워 비싸다
• 내부 청소 및 검사가 어렵다
• 통풍 저항이 크다
• 스케일이 부착하기 쉽다
• 제작이 어렵고, 가격이 비싸다

• 슐저 보일러,
• 벤슨 보일러,
• 소형 관류 보일러 ,
• 강제 순환식 소형 관류보일러

급수펌프에 의해 급수를 압입하여 하나로 된 관에서

가열, 증발, 과열과정을 거쳐 순환하는 보일러

드럼이 없다, 보유수량이 적다, 급수처리

장점 (Pros)

• 고압 및 대용량에 적합:
  드럼이 없어 압력에 견디기 쉬우며, 임계압 이상의 초임계압 보일러로 제작이 가능
• 보유 수량이 적음:
  관으로만 구성되어 있어 보유 수량이 매우 적다.
• 기동 시간이 짧음:
  보유 수량이 적어 예열 시간이 짧고, 부하 변동에 대한 추종성이 매우 빠름 (약 5~10분 내외 기동 가능)
• 소형·경량화 가능:
  드럼이 없으므로 설치 면적이 작고 배치 모양을 자유롭게 설계할 수 있다.
• 폭발 시 피해가 적음:
  보유 수량이 적고 드럼이 없어 파열 사고 시 피해 규모가 상대적으로 작습니다.
• 순환비가 1이므로 드럼이 필요 없다.

단점 (Cons)

• 고순도의 급수 필요:
  드럼에서 불순물을 농축·배출(Blow-down)할 수 없으므로, 스케일 방지를 위해 매우 엄격한 급수 처리가 요구됩니다.
• 정밀한 자동제어 필수:
  부하 변동에 따라 급수량과 연료량을 즉각 조절해야 하므로 고성능의 자동제어 장치가 필요합니다.
• 펌프 동력 소비가 큼:
  가늘고 긴 관을 강제로 통과시켜야 하므로 급수 펌프의 압력이 높아야 하며 동력 소모가 큽니다.
• 국부 과열의 위험:
  관내 스케일이 부착되거나 급수가 부족할 경우 특정 부위가 쉽게 과열되어 손상될 수 있습니다.
• 저부하 운전의 어려움:
  순환식이 아니므로 최저 유량 이하로 부하가 떨어지면 관 보호를 위해 운전이 어렵습니다.
• 발생증기 중에 포함된 수분을 분리하기 위하여 기수분리기를 설치

• 슐저
• 벤슨
• 소형 관류 보일러 ,
• 램진

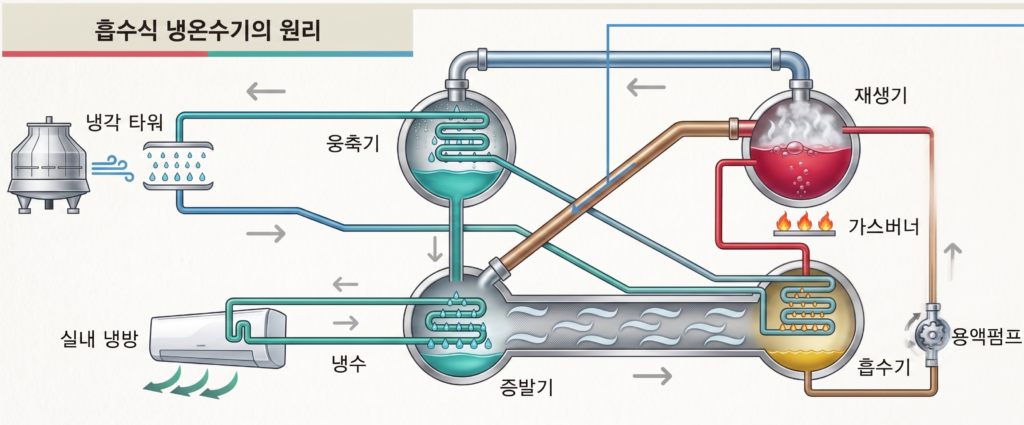

저압조건에서 증발하는 냉매의 증발잠열을 이용하여 순환하는 냉수를 냉각시키고 흡수제에 혼합된 냉매를 외부배관외부열관 외부 열관으로가열시켜 분해한후 냉수에 의해 응축되었다가 증발기로 보내지는 냉수순환사이클을 수행하는 냉동기

• 압축기를 사용하지 않으므로 전력소비량이 적다.
• 냉온수기 하나로 냉방과 난방을 할 수 있다.
• 설비 내부의 압력이 진공상태로 압력이 높지 않아 위험성이 적다
• 냉매로 물(H₂O)을 사용하는 경우 위험성이 적다

증발 흡수 응축 고온재생

물 리튬브로마이드

Ph 및 알칼리 조정제 : 수산화나트륨, 탄산나트륨, 인산나트륨, 인산, 암모니아

연화재 : 수산화나트륨, 탄산나트륨, 인산나트륨

슬러지조정제 : 타닌, 리그린, 전분

탈산소제 : 아황산나트륨, 하이드라진, 타닌

가성취화방지제 : 황산나트륨, 인산나트륨, 질산나트륨, 타닌, 리그린

기포방지제 : 고급 지방산 폴라아민, 고급 지방산 폴리알콜

• 스케일 및 슬러지방지
• 부식방지
• 카(캐)리오버 및 포밍 방지(보일러수 농축방지)
• 가성취화 방지
• pH조정
• 용존가스제거

아황산나트륨, 히드라진, 타닌

보일러 급수 외처리장치인 탈기기는 급수 중에 녹아 있는 산소(O₂), 이산화탄소(CO₂) 등의 용존가스를 제거하여 부식을 방지할 목적으로 설치한다
