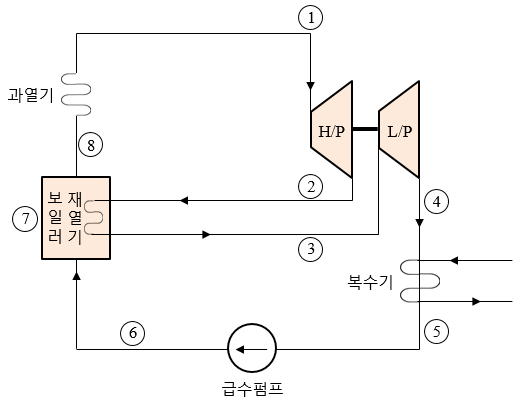

B부속장치

증기가 보유하고 있는 열에너지를 속도에너지로 전환시키고
압력에너지로 바꾸어 보일러에 급수하는 장치로 급수가
증기에 의해 예열되어 급수 엔탈피가 증가되기 때문에
연료소비량이 감소한다.

• 설치에 넓은 장소를 요하지 않는다
• 급수예열효과가 있다
• 가격이 저렴하다
• 자체로서의 양수효율은 낮다

펌프 출구밸브 잠금→인젝터 출구 측 밸브 개방
→인젝터 급수/증기밸브 개방→인젝터 핸들개방

✲수관식 보일러의 증기 속에 함유된 수분을 분리하여 증기의 건도를 높이는장치

• 다공판형 : 여러개의 작은 구멍을 이용
• 사이클론형 : 원심력이용, 원심분리기형,
• 스크러버형 : 파형의 다수 강판을 조합한것,
• 건조스크린형 : 금속망판을 이용한 것,
• 배플(baffle)형 : 급격한 방향 전환을 이용한 것

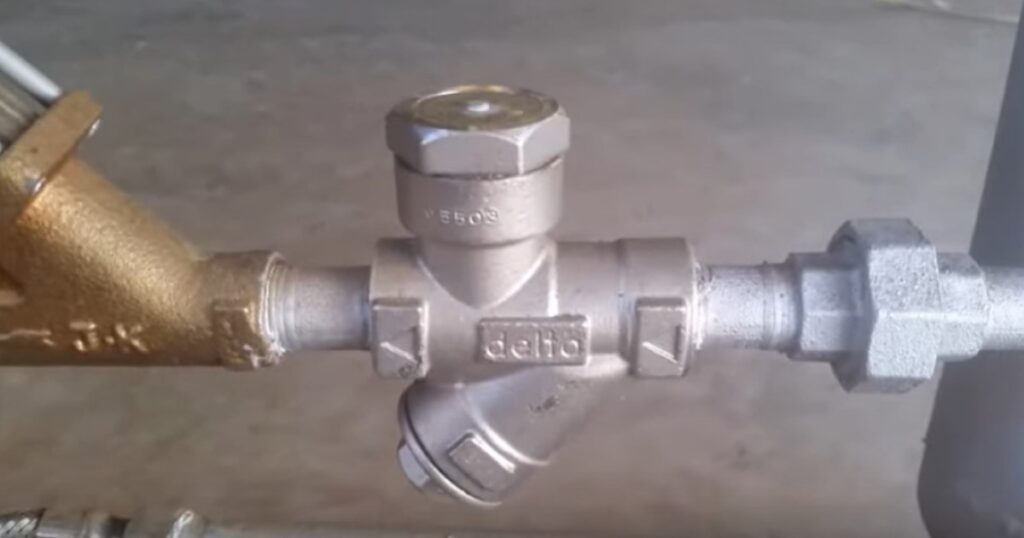

✲증기관의 도중에 설치하여 증기를 사용하는 설비의 배관 내에 고여있는 응축수 (증기의 일부가 드레인된 상태)를 자동배출시키는 장치

❶기계식트랩 : 볼플로트식, 버킷식

❷열역학식 : 오리피스식, 디스크식

✲증기와 응축수의 열역학적 유체역학적 특성차를 이용한 것이다

❸온도조절식 : 바이메탈식, 벨로즈식

공급되는 증기 중에 포함되어 있는 수분을 제거하여 증기의 건도를 높여 건조 증기만 설비에 공급되도록 하는 기기

• 워터해머(수격작용)방지
• 장치내 부식방지
• 열효율저하방지
• 관내 마찰저항감소
• 발생증기의 물방울을 제거하여 건도를 높임

• 증기사용설비 및 배관 내의 응축수를 제거한다.
• 증기의 잠열을 유효하게 이용할 수 있도록 한다.
• 응축수 배출로 설비의 부식을 방지한다.
• 증기의 건조도가 저하되는 것을 방지한다

● 주증기밸브를 급개할 때
● 고수위 운전시
● 증기 부하가 과대할때
● 보일러수에 불순물 다량 함유시
● 보일러수의 농축시
● 증기압력을 급격히 강하시킨 경우

• 캐리오버가 발생한다
• 수격작용이 일어난다
• 효율저하및 부식이 발생한다
• 압력증가로 파열사고가 발생한다

• 프라이밍(priming) 현상 : 급격한 증발현상으로 동수면에 작은 입자의 물방울이 증기와 혼입하여 튀어 오르는 현상
• 포밍(foaming) 현상 : 동저부에서 작은 기포들이 수면상으로 오르면서 물거품이 발생하여 수면에 달걀모양의 기포가 덮이는 현상
• 캐리오버(carry over) 현상 : 프라이밍, 포밍 현상에 의하여 발생된 물방울이 증기 속에 섞여 관내를 흐르는 현상으로 기수공발, 비수현상이라 한다

보일러 운전 중 수분 일부가 증기와 함께 취출되는 현상으로 프라이밍, 포밍현상이 발생할 때 나타나는 현상

❶ 주증기 밸브를 급격히 개방하지 않는다
❷ 수위를 고수위로 하지 않는다
❸ 과부하가 되지 않도록 한다
❹ 보일러수를 농축시키지 않는다
● 보일러수 중의 불순물을 제거하다
● 비수방지관을 설치한다

• 주증기 밸브를 닫고. 수위를 안정시킨다.
• 연료를 차단한다(줄인다)
• 공기를 차단한다(줄인다)
• 급수 및 분출작업 반복한다
• 계기류를 점검한다

• 과부하가 되지 않도록 한다
• 주중기 밸브를 급격히 개방하지 않는다.
• 수위를 고수위로 하지 않는다.
• 보일러수를 농축시키지 않는다.
• 보일러수 중의 불순물을 제거한다
• 비수방지관을 설치한다.

• 송기 시 주중기 밸브를 급개하였을 때
• 보일러 수위가높을때
• 보일러 관수가 농축되었을 때
• 보일러 증발능력에 비하여 보일러수의 표면적이 작을 때
• 부하의 급격한 변화 및 증기발생 속도가 빠를 때
• 청관제 시용이 부적합할 때

❶ 2단펌프를 사용한다
❷ 흡입관의 손실수두를 줄인다
❸ 펌프의 위치를 낮춰 흡입양정을 짧게 한다
❹양흡입 펌프를 사용한다
●펌프의 회전수를 낮춘다

 2601

배관 내부에 체류하는 응축수가 송기 시에 고온 고압의 증기에 의해 배관을 심하게 타격하여 소음을 발생하는 현상으로 배관 및 밸브류가 파손될 수 있다

❶ 주증기 밸브를 서서히 개방할것
❷ 캐리오버를 방지할것
❸배관을 가능하면 직선으로 시공한다
● 증기배관의 보온을 철저히 할 것
● 응축수가 체류하는 곳에 증기트랩을 설치할 것
● 응축수 드레인 빼기를 철저히 할 것
● 송기 전에 소량의 증기로 배관을 예열할 것(난관조작)

2601

수관은 외경, 연관은 내경기
