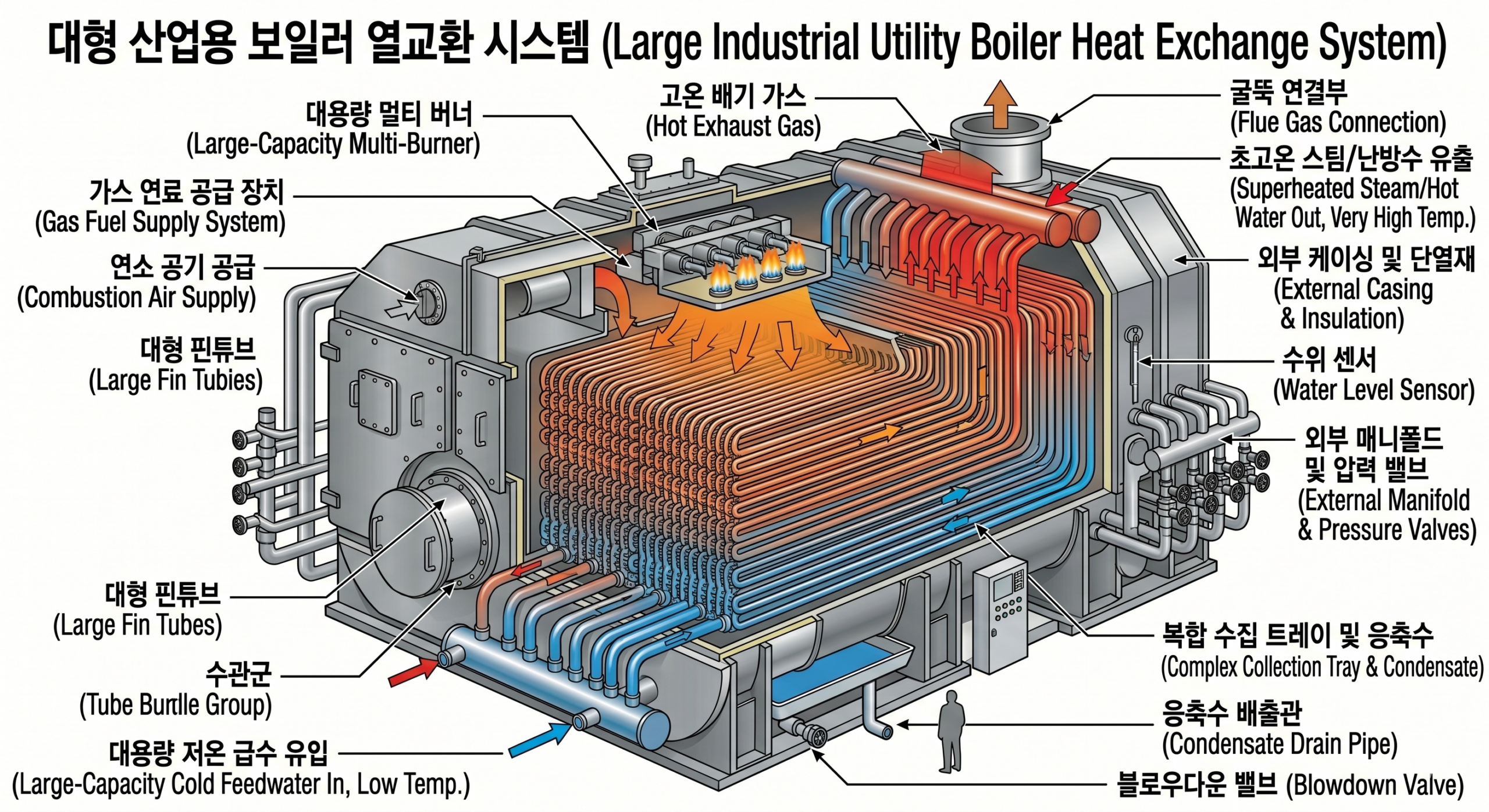

02연소 열교환 장치

석탄을 200메쉬(mesh)이하로 분쇄해서 1차 공기와 혼합하여 연소실에 분사하는 보일러의 연소장치

• 적은공기비로 완전 연소가 가능하다 ➕
• 점화, 소화가 쉽고 부하변동에 대응하기 쉽다 ➕
• 대용량에 적당하고, 사용연료 범위가 넓다

• 설비비 유지비가 많이소요된다 ➖
• 회, 분진 등이 많이 발생하여 집진장치가 필요하다 ➖
• 연소실이 크고, 폭발의 위험성이 크다

• ❶공기비가 나쁠때
• ❷ 연료의 온도가 높을때
• ❸ 연소실 온도가 낮을때
• ❹ 화염검출기의 기능이 불량할때
• ❺ 점화봉 삽입위치가 불량할때
• ● 통풍이 적당하지 않을때
• ● 점화용 트랜스의 전기 스파크가 불량할때

2601

버너출구에서 가연성 기체의 유출속도가 연소속도보다 큰 경우 불꽃이 노즐에 장착되지 않고 꺼져버리는 현상

● 가압 분사식(압력분무식버너)
유압펌프를 이용하여 연료에 압력을 가한 후 연료 자체의 압력에 의해 노출에서 고속으로 분출시켜 미립화 시키는 버너

● 회전식(회전분무식)
고속으로 회전하는 분무컵에 연료 공급관을 통해 연료가 공급되면, 이 연료는 분무컵의 원심력에 의해 분무컵 내면에 액막이 형성되고, 여기에 1차공기가 고속으로 분출되면서 미립화시키는 버너

● 기류 분무식(고압기류식, 저압기류식)
저압의 공기 또는 고압의 공기나 증기 분무매체를 이용하여 연료를 미립화시키는 버너로 2유체 버너라고도 한다

● 건타입버너

● 증발식버너

과열기 → 재열기 → 절탄기 → 공기예열기

✲보일러 배기가스 현열을 이용하여 급수를 예열하는 장치를 (절탄기)라 하며, 공기를 예열는 장치를 (공기예열기)라 한다.

✲보일러에서 발생한 습포화증기를 가열하여 압력은 일정하게 유지하면서 증기 온도만을 올려서 과열증기를 만드는 장치

1)과열증기 사용 시의 단점

• 가열 표면의 일정 온도를 유지하기 곤란하다
• 가열장치에 큰 열응력이 발생한다
• 직접 가열 시 열손실이 증가한다
• 높은 온도로 인하여 제품의 손상 우려가 있다
• 과열기 표면에 고온부식이 발생할 우려가 있다

2)과열증기 사용 시의 장점

• 열효율이 증가한다
• 수격작용을 방지한다
• 관내 마찰저항이 감소한다
• 장치 내 부식을 방지한다
• 적은 증기로 많은 열을 얻을 수 있다

• 연소가스량을 가감하는 방법
• 저온가스를 재순환시키는 방법
• 과열 저감기를 사용하는 방법
• 화염의 위치를 바꾸는 방법

절탄기(급수예열기 economizer)
✲온도계는 절탄기 입구

장점(열불응연)

• 보일러 열효율이 향상된다.
• 급수 중 불순물을 일부 제거한다.
• 열응력 발생을 방지한다.
• 연료 소비량이 감소한다.

단점

• 통풍저항 증가된다.
• 연돌의 통풍력이 저하된다.
• 연소가스 온도 저하로 인한 저온부식의 우려가 있다.
• 연도의 청소가 어렵다.
• 연도의 점검 및 검사가 곤란하다.

• 전열효율 연소효율이 향상된다.
• 예열공기의 공급으로 불완전 연소가 감소된다.
• 보일러의 열효율이 향상된다.
• 품질이 낮은 연료도 사용할 수 있다.

• 통풍저항이 증가된다
• 연돌의 통풍력이 저하된다
• 저온부식의 원인이 된다
• 연도의 청소, 검사, 점검이 곤란하다
