03보일러 부속장치

• 습식집진장치:
  유수식 :
  가압수식 : 벤투리, 사이클론, 제트스크러버, 충진탑
  회전식 :
• 건식집진장치:
  중력식, 관성력식, 원심식, 여과식,
• 전기식집진장치:
  코드렐식

2601

❶ 2단펌프를 사용한다
❷ 흡입관의 손실수두를 줄인다
❸ 펌프의 위치를 낮춰 흡입양정을 짧게 한다
❹양흡입 펌프를 사용한다
●펌프의 회전수를 낮춘다

 2601

배관 내부에 체류하는 응축수가 송기 시에 고온 고압의 증기에 의해 배관을 심하게 타격하여 소음을 발생하는 현상으로 배관 및 밸브류가 파손될 수 있다

❶ 주증기 밸브를 서서히 개방할것
❷ 캐리오버를 방지할것
❸배관을 가능하면 직선으로 시공한다
● 증기배관의 보온을 철저히 할 것
● 응축수가 체류하는 곳에 증기트랩을 설치할 것
● 응축수 드레인 빼기를 철저히 할 것
● 송기 전에 소량의 증기로 배관을 예열할 것(난관조작)

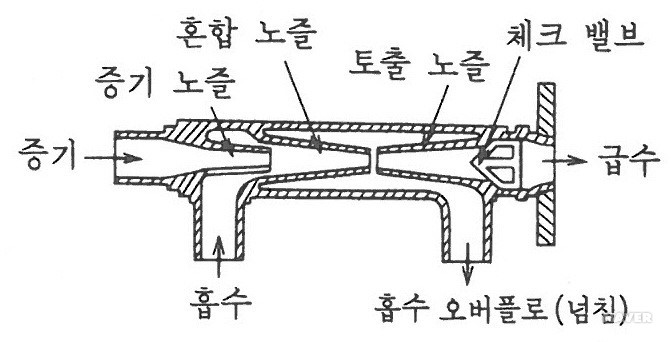

증기가 보유하고 있는 열에너지를 속도에너지로 전환시키고
압력에너지로 바꾸어 보일러에 급수하는 장치로 급수가
증기에 의해 예열되어 급수 엔탈피가 증가되기 때문에
연료소비량이 감소한다.

• 설치에 넓은 장소를 요하지 않는다
• 급수예열효과가 있다
• 가격이 저렴하다
• 자체로서의 양수효율은 낮다

펌프 출구밸브 잠금→인젝터 출구 측 밸브 개방
→인젝터 급수/증기밸브 개방→인젝터 핸들개방

❶ 시퀀스 제어 :
미리 정해진 순서에따라 다음 동작이 연속으로 이루어지는 제어로 자동판매기, 보일러의 점화 등이 있다.
❷ 피드백 제어 :
제어량의 크기와 목표값을 비교하여 그 값이 일치하도록 되돌림 신호를 보내어 수정동작을 하는 제어방식
❸ 인터록제어 :
보일러의 안전한 운전을 위하여 어떤 일정한 조건이 충족되지 않으면 다음 단계의 동작이 작동하지 못하도록 저지하는 제어방식

●비례동작(P) :
현재의 오차에 비례하여 출력을 조정하는 동작
오차가 클수록 출력이 크게 조정된다.
단독으로 사용 시 잔류편차(오프셋)가 발생한다

●적분동작(I) :
오차의 누적값에 비례하여 출력을 조정하는 동작
오차가 계속 누적되면 출력이 점점 커진다
잔류편차(오프셋)를 없애준다

●미분동작(D) :
오차의 변화율에 비례하여 출력을 조정하는 동작
오차가 빠르게 변할수록 출력이 급격히 조정된다.

● 비례적분동작(PI)
P제어의 반응성과 I제어의 정확성을 결합
부하 변화가 커도 잔류편차가 생기지 않는다
급변할 때 큰 진동이 생긴다.

● 비례적분미분동작(PID)

● 비례미분동작(PD)

• 다공판형 : 여러개의 작은 구멍을 이용
• 사이클론형 : 원심력이용, 원심분리기형,
• 스크러버형 : 파형의 다수 강판을 조합한것,
• 건조스크린형 : 금속망판을 이용한 것,
• 배플(baffle)형 : 급격한 방향 전환을 이용한 것

공급되는 증기 중에 포함되어 있는 수분을 제거하여 증기의 건도를 높여 건조 증기만 설비에 공급되도록 하는 기기

• 워터해머방지
• 장치내 부식방지
• 열효율저하방지 (습증기 발생을 방지, 증기의 건도를 높임)
• 관내 마찰저항감소

• 프라이밍(priming) 현상 : 급격한 증발현상으로 동수면에 작은 입자의 물방울이 증기와 혼입하여 튀어 오르는 현상
• 포밍(foaming) 현상 : 동저부에서 작은 기포들이 수면상으로 오르면서 물거품이 발생하여 수면에 달걀모양의 기포가 덮이는 현상
• 캐리오버(carry over) 현상 : 프라이밍, 포밍 현상에 의하여 발생된 물방울이 증기 속에 섞여 관내를 흐르는 현상으로 기수공발, 비수현상이라 한다

배관 내부에 체류하는 응축수가 송기 시에 고온 고압의 증기에 의해 배관을 심하게 타격하여 소음을 발생하는 현상으로 배관 및 밸브류가 파손될 수 있다

❶ 주증기 밸브를 서서히 개방할것
❷ 캐리오버를 방지할것
❸배관을 가능하면 직선으로 시공한다
● 증기배관의 보온을 철저히 할 것
● 응축수가 체류하는 곳에 증기트랩을 설치할 것
● 응축수 드레인 빼기를 철저히 할 것
● 송기 전에 소량의 증기로 배관을 예열할 것(난관조작)

2601

• 증기사용설비 및 배관 내의 응축수를 제거한다.
• 증기의 잠열을 유효하게 이용할 수 있도록 한다.
• 응축수 배출로 설비의 부식을 방지한다.
• 증기의 건조도가 저하되는 것을 방지한다

✲증기관의 도중에 설치하여 증기를 사용하는 설비의 배관 내에 고여있는 응축수 (증기의 일부가 드레인된 상태)를 자동배출시키는 장치

❶기계식트랩 : 볼플로트식, 버킷식

❷열역학식 : 오리피스식, 디스크식

✲증기와 응축수의 열역학적 유체역학적 특성차를 이용한 것이다

❸온도조절식 : 바이메탈식, 벨로즈식, 다이어프램식

• 워터해머방지
• 장치내 부식 방지
• 열효율 저하방지
• 관내 마찰저항 감소

유량계산

• 고점도 유체나 작은 유체에 대해서도 측정이가능하다
• 차압이 일정하여 오차의 발생이 적다
• 압력손실이 적고, 균등 유량을 얻을수 있다
• 슬러지나 부식성 유체의 측정이 가능하다

• 정도가 1~2%로 정밀측정에는 부적당하다
• 측정하려는 유체의 밀도를 미리 알아야 한다

• 측정체가 유체와 접촉하지 않아 압력손실이 없다
• 정확도가 높고, 대유량 측정용으로 적합하다
• 고온, 고압, 부식성의 유체 측정이 가능하다
• 비전도성 액체의 유량측정이 가능하다

배관 내에 흐르는 유체의 전압과 정압을 측정하여
그 차이인 동압을 이용하여 베르누이 방정식에 의해
속도수두에서 유속을 구하고 그 값에 관로 단면적을 곱하여
유량을 측정하는 것

• 피토관의 헤드 부분은 유동 방향에 대해 평행하게 부착
• 충분한 강도를 가져야 한다
• 5m/s이하의 기체에는 부적당하다
• 더스트, 미스트 등이 많은 유체에 부적합하다

• 바이메탈 :
  선팽창계수가 다른 2종류의 앏은 금속판을 결합시켜 온도변화에 따라 구부러지는 정도가 다른 점을 이용
• 전기저항식 :
  온도가 올라가면 금속제의 저항이 증가하는 원리를 이용
• 방사온도계 :
  측정대상물체에서의 전방사에너지(복사에너지)를 렌즈 또는 반사경으로 열전대와 측온접점에 모아 열기전력을 측정하여 온도를 측정

• ● 열팽창 : 유리제 온도계, 바이메탈 온도계, 압력식 온도계
• ● 열기전력 : 열전대 온도계
• ● 저항변화 : 저항식온도계, 서미스터
• ● 상태변화 : 제게르콘, 서머힐
• ● 비접촉식 : 광온계, 광전관 온도계, 색온도계, 방사 온도계

두 개의 금속을 접합하여 생기는 기전력을 이용하여 온도를 측정(제백효과)

• 내구성이 뛰어나고, 다양한 온도 범위에서 사용할수 있다
• 비교적 높은 온도 측정에 사용된다
• 열기전력이 크고 온도증가에 따라 연속적으로 상승해야 한다
• 기준접점의 온도를 일정하게 유지해야 한다
• 좁은장소의 온도계측이 가능하다
• 기준 접점장치가 필요하다(보상도선)

열전대 구비조건

• ❶열전도율이 작을것
• ❷전기저항과 온도계수가 작을것
• ❸기계적 강도가 크고 내열성 내식성이 있을것
• ❹온도상승에 따른 열기전력이 클것
• 온도상승에 따라 연속적으로 상승할 것
• 열기전력의 특성이 안정되고 장시간 사용해도 변형이 없을 것
• 재료의 구입이 쉽고(경제적이고) 내구성이 있을 것
• 재생도가 크고 가공이 용이할 것

• 평형통풍법 :
  연소실 내의 압력이 정압이나 부압으로 조절이가능하고 강한 통풍력을 얻을수 있지만 초기 설비비와 유지비용이 많이 소요된다
• 압입통풍법 :
  송풍기를 연소실 앞에 설치하여 연소용 공기를 대기압이상의 압력으로 연소실에 밀어 넣는 방식으로 연소실 압력이 정압으로 유지된다
• 흡입통풍법 :
  송풍기를 연도 중에 설치하여 연소 배기가스를 배출시키는 방식으로 연소실 압력이 부압으로 유지된다

❶ 연돌의 높이를 높게한다
❷ 연돌의 단면적을 크게 한다
❸ 연돌의 굴곡부가 적게 한다
❹ 배기가스의 온도를 높게 유지한다

● 외기온도가 낮을수록
● 습도가 낮을수록
● 연도의 길이가 짧을 수록
● 배기가스의 비중량이 작을수록
● 외기의 비중량이 클수록
