기술사 전기자기학

A.10.4.유효전력과 무효전력 문제3

유효전력과 무효전력/유효전력과 무효전력 문제1/유효전력과 무효전력 문제2/유효전력과 무효전력 문제3
송전계통의 유효전력은 E 와 V 의 위상차에 관계되고, 무효전력은 송전계통의 전압강하에 관계됨을 설명하시오. (단, E : 송전단 전압, V : 수전단 전압)

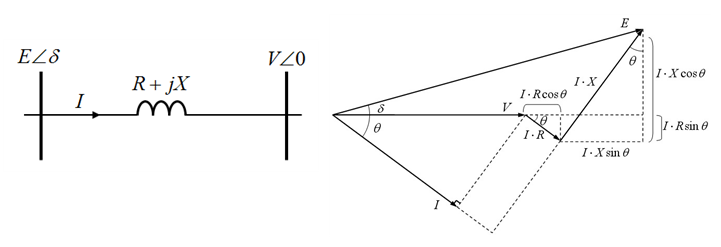

모델 등가회로 및 페이저도

전압 방정식

\[\dot { E } = \dot { V} + \dot { I} (R+jX)\]

… (여기서, R≪X로 R무시하면)

복소 전력

\[\dot{I} =\frac{ E \angle\delta- V \angle0 } { jX}\]
\[P+jQ=VI^* =V \angle 0 ( \frac{E \angle – δ -V \angle 0} {-jX} )\]
\[= \frac{ EV \angle-δ – V^2} {-j X } \]\[= \frac{ EV \cos δ -jEV\sin δ – V^2} {-jX }\]
\[=\frac{ EV} {X } \sin δ +j \frac{ EV \cos δ -V^2} {X }\]
\[∴ 유효전력은P= \frac{ EV } {X } \sin δ 으로 \]\[유효전력은 상차각에 관계된다.\]

전압강하(ΔV)

\[Δ V = E-V = I(R\cos \delta+ X\sin \delta)\]\[ =\frac { P \cdot R + Q \cdot X} { V}\]

(여기서, R≪X로 R무시)

\[Δ V \backsimeq \frac{ Q \cdot X} {V}\]

∴ V와 R가 일정하다는 조건하에 ΔV∝Q

전기기본이론 목록
가우스의법칙
무한장 직선 도체 주변의 전계
전계와 전위차
코로나임계전압
전계가 최소가될조건
최대 허용전압계산
암페어법칙과 자기력
자기회로 이론
자기인덕턴스구하기
맥스웰 방정식과 변위전류
교류의 표현
공진해석
공진해석문제1
공진해석문제2
공진해석문제3
공진해석문제4
공진해석문제5
회로해석법
회로 해석법 문제1
회로 해석법 문제2
중첩의원리
중첩의원리 문제1
중첩의원리 문제2
밀만의 정리
밀만의 정리 문제1
밀만의 정리 문제2
밀만의 정리 문제3
밀만의 정리 문제4
밀만의 정리 문제5
최대전력전송조건
최대전력 전송조건 문제1
최대전력 전송조건 문제2
최대전력 전송조건 문제3
최대전력 전송조건 문제4
과도현상해석
과도현상 해석문제1
과도현상 해석문제2
유효전력과 무효전력
유효전력과 무효전력 문제1
유효전력과 무효전력 문제2
유효전력과 무효전력 문제3
전압강하율과 전압변동률
전압강하와 전압변동률 문제
Categories
기술사 전기자기학

A.10.3유효전력과 무효전력 문제2

유효전력과 무효전력/유효전력과 무효전력 문제1/유효전력과 무효전력 문제2/유효전력과 무효전력 문제3
345[kV], 1,000[MVA] 기준에서 임피던스가 (2+j50)[%]인 송전선의 수전단에 500[MW](역률 90%)의 조류가 흘렀을 경우, 이 송전선의 유효전력손실, 무효전력손실 및 이때의 송전단의 Y전압(상전압)과 △전압(선간전압)의 크기 및 송·수전단 간의 위상차(송·수전단 전압의 벡터도 포함)를 구하시오. 단, 수전단의 운전전압은 345[kV]라고 한다.

단위법으로 변환 (345[kV], 1,000[MVA] 기준)

\[V_r=1.0[pu]\]
\[Z_l =0.02+j0.5=0.5\angle 87.7°[pu]\]
\[S_r =0.5+j0.242[pu]\]
\[\dot{I}=\frac{P_r-jQ_r}{{\dot{V}^{\cdot }}_r}=0.5-j0.242\]

송·수전단 전압방정식

\[ \dot{V_s} =\dot{V_r} +\dot{I} (r+jx)\]
\[\dot{V_s} =1.0 +(0.5-j0.242) (0.02+j0.5)\] \[=1.131+j0.245=1.157 \angle12.23° [pu]\]

유효전력 및 무효전력 손실

\[P_L +jQ_L \]\[=I^2 \times(R+jX) =0.309 \times(0.02+j0.5) [pu]\]
\[Q_L =0.155 \times1,000 =155 [MVAR]\]
\[V_{sΔ} =1.157 \times 345 =399.165 [kV]\]

→선간전압

\[V _{sY} =1.157 \times 345/ \sqrt {3} =230.458[kV]\]

→상전압

실제값으로 환산

\[P _{L} =6.18 \times 10 ^{-3} \times 1,000=6.18[MW]\]
\[Q _{L} =0.155 \times 1,000=155”[MVAR]\]
\[V_{s Δ}=1.157 \times 345 =399.165 [kV]\]

→선간전압

\[V_{sY} =1.157 \times 345/ \sqrt { 3} =230.458 [kV]\]

→상전압

전기기본이론 목록
가우스의법칙
무한장 직선 도체 주변의 전계
전계와 전위차
코로나임계전압
전계가 최소가될조건
최대 허용전압계산
암페어법칙과 자기력
자기회로 이론
자기인덕턴스구하기
맥스웰 방정식과 변위전류
교류의 표현
공진해석
공진해석문제1
공진해석문제2
공진해석문제3
공진해석문제4
공진해석문제5
회로해석법
회로 해석법 문제1
회로 해석법 문제2
중첩의원리
중첩의원리 문제1
중첩의원리 문제2
밀만의 정리
밀만의 정리 문제1
밀만의 정리 문제2
밀만의 정리 문제3
밀만의 정리 문제4
밀만의 정리 문제5
최대전력전송조건
최대전력 전송조건 문제1
최대전력 전송조건 문제2
최대전력 전송조건 문제3
최대전력 전송조건 문제4
과도현상해석
과도현상 해석문제1
과도현상 해석문제2
유효전력과 무효전력
유효전력과 무효전력 문제1
유효전력과 무효전력 문제2
유효전력과 무효전력 문제3
전압강하율과 전압변동률
전압강하와 전압변동률 문제
Categories
기술사 전기자기학

A.10.2.유효전력과 무효전력 문제1

유효전력과 무효전력/유효전력과 무효전력 문제1/유효전력과 무효전력 문제2/유효전력과 무효전력 문제3
3상 계통에서 Y부하(한 상당 임피던스: 30+j40[Ω])와
△부하(한 상당 임피 던스 60-j45[Ω])가
병렬 연결된 부하에 2+j4[Ω]의 선로를 통해 전력을 공급하고 있다.
전원측 전압은 207.85[V]이다.
다음 물음에 답하여라.
1) 전원에서 공급하는 전류, 유효 및 무효전력?
2) 부하단 전압은?
3) Y부하 및 △부하 한상에 흐르는 전류?
4) Y부하, △부하에서 사용하는 전력 및 손실?

Δ→Y 변환

\[\frac{\left(60-j45\right)\left(60-j45\right)}{\left(60-j45\right)\times 3}\]\[=\frac{\left(60-j45\right)}{3}=20-j15\ \left[\Omega \right]\]

상당 부하저항 병렬 합성

\[Z_L=\frac{\left(30+j40\right)\left(20-j15\right)}{\left(30+j40\right)+\left(20-j15\right)}\]\[=22-j4\ \left[\Omega \right]\]

부하전류 계산

\[Z_T=Z_l+Z_L=2+j4+22-j4=24\left[\Omega \right]\]
\[I=\frac{V}{Z_l+Z_L}=\frac{120}{24}=5\ \left[A\right]\]

전원에서 공급하는 유효전력 및 무효전력

1)전원에서 공급하는 유효전력

\[P=3\times I^2R=3\times 5^2\times 24=1,800\left[W\right]\]

2)전원에서 공급하는 무효전력 : 0 [Var]

부하단 전압

\[V_s=V_r+IZ_l\]
\[V_r=V_s-IZ_l=120-\left(10+j20\right)\]
\[=110-j20=111.8\angle -10.3º \left[V\right]\]
\[부하단\ 선간전압=111.8\times \sqrt{3}=193.6\left[V\right]\]

Y부하 및 Δ부하 한상에 흐르는 전류

1)Y부하 한상에 인가된 전압 : 111.8[V], 한상 부하 임피던스 Yz=50[Ω]

\[한상에 흐르는 전류=\frac{111.8}{50}=2.24[A]\]

2)Δ부하 한상에 인가된 전압 : 193.6[V], 한상 부하임피던스 ZΔ=75[Ω]

\[한상에 흐르는 전류=\frac{193.6}{75}=2.58[A]\]

Y부하, Δ부하에서 사용하는 전력 및 손실

1)Y부하에서 사용하는 전력
=3×I²R=3×2.24²×30=450[W]

2) △부하에서 사용하는 전력
=3×I²R=3×2.58²×60=1,200[W]

3) 손실
=1,800-(450+1,2000)=150[W]

전기기본이론 목록
가우스의법칙
무한장 직선 도체 주변의 전계
전계와 전위차
코로나임계전압
전계가 최소가될조건
최대 허용전압계산
암페어법칙과 자기력
자기회로 이론
자기인덕턴스구하기
맥스웰 방정식과 변위전류
교류의 표현
공진해석
공진해석문제1
공진해석문제2
공진해석문제3
공진해석문제4
공진해석문제5
회로해석법
회로 해석법 문제1
회로 해석법 문제2
중첩의원리
중첩의원리 문제1
중첩의원리 문제2
밀만의 정리
밀만의 정리 문제1
밀만의 정리 문제2
밀만의 정리 문제3
밀만의 정리 문제4
밀만의 정리 문제5
최대전력전송조건
최대전력 전송조건 문제1
최대전력 전송조건 문제2
최대전력 전송조건 문제3
최대전력 전송조건 문제4
과도현상해석
과도현상 해석문제1
과도현상 해석문제2
유효전력과 무효전력
유효전력과 무효전력 문제1
유효전력과 무효전력 문제2
유효전력과 무효전력 문제3
전압강하율과 전압변동률
전압강하와 전압변동률 문제
Categories
기술사 전기자기학

A.9.2.과도현상 해석문제2

과도현상 해석/과도현상 해석문제1/과도현상 해석문제2
다음그림을 보고 시간응답i(t)를 구하여라. 단 초기조건은 Vc(0)=V0

1.KVL방정식

\[ R i(t) +v (t) =E \]

2. 전압에 대한 미분방정식으로 정리

\[ RC\frac{dv(t)} {dt} +v(t)=E … 충전 \]

3. 미분방정식의 해

1) 과도해

\[ RC \frac{dv(t)} {dt} +v(t)=0 \to \frac{dv(t)}{dt} + \frac{1}{RC} v(t)=0 … (1)식 \]
\[ 미분 방정식의 일반해 v_t (t) =A e^{st} 를 (1)식에 대입 \]
\[ \frac{ d (Ae^{st} )} { dt} + \frac{ 1}{RC } (Ae^{st} ) = 0 \to A \times s \times e^{st} + \frac{ A}{RC } \times e^{st} =0 \]
\[ A e^{st} ( s + \frac{ 1}{RC }) =0 , e^{st} \ne 0 이므로 ( s+ \frac{ 1}{ RC}) =0 \]
\[ s=-\frac{ 1}{RC } \]

2) 정상해

\[ v_s (t) = E \]\[ ( t \to ∞ 되면, 커패시터는 개방되어 \]\[모든 전압이 커패시터에 분압된다) \]

4. 전압 방정식

\[ v(t) =v_s (t) + v_t (t ) =E +A e^{- \frac{ 1}{RC }t } \]\[ \to 초기조건 v(0) =V_0 \]
\[ v(0) =E+A e^{-\frac{ 1} {RC }0 } =V_0 \to A =V_0 -E \]
\[ ∴ v(t) =E +(V_0 -E ) e^{- \frac{ 1} {RC }t } [V] \]

5. 전류 방정식

\[i(t)=C \frac{dv(t)} {dt} =\frac{(E-V _{0} )} {R} e ^{- \frac{1}{RC} t} [A] \]
전기기본이론 목록
가우스의법칙
무한장 직선 도체 주변의 전계
전계와 전위차
코로나임계전압
전계가 최소가될조건
최대 허용전압계산
암페어법칙과 자기력
자기회로 이론
자기인덕턴스구하기
맥스웰 방정식과 변위전류
교류의 표현
공진해석
공진해석문제1
공진해석문제2
공진해석문제3
공진해석문제4
공진해석문제5
회로해석법
회로 해석법 문제1
회로 해석법 문제2
중첩의원리
중첩의원리 문제1
중첩의원리 문제2
밀만의 정리
밀만의 정리 문제1
밀만의 정리 문제2
밀만의 정리 문제3
밀만의 정리 문제4
밀만의 정리 문제5
최대전력전송조건
최대전력 전송조건 문제1
최대전력 전송조건 문제2
최대전력 전송조건 문제3
최대전력 전송조건 문제4
과도현상해석
과도현상 해석문제1
과도현상 해석문제2
유효전력과 무효전력
유효전력과 무효전력 문제1
유효전력과 무효전력 문제2
유효전력과 무효전력 문제3
전압강하율과 전압변동률
전압강하와 전압변동률 문제
Categories
기술사 전기자기학

A.11.2.전압강하율과 전압변동률 문제

전압강하와 전압변동률/전압강하와 전압변동률 문제
용량 1000KVA, 22.9kV/380V인 변압기의 퍼센트 임피던스가 5%, X/R=7인경우 지상역율 80%의 전부하로 운전하는 변압기의 전압변동률을 구하시오

전압 변동률의 변형

\[e= \frac{V _{n0} -V _{n}} {V _{n}} \times 100\]\[= \frac{I(R\cos \theta +X\sin \theta )} {V _{n}} \times 100\]\[=\% R\cos \theta +\% X\sin \theta \]

R/X비 조건에 따른 %Z의 분리

\[\% Z=5\%\]
\[ \frac{X} {R} = \tan \alpha=7\]
\[\% R =\% Z \times\cos(\tan^-1 (7) ) =0.707 [\%]\]
\[\% X =\% Z \times\sin(\tan^-1 (7) )=4.95 [\% ]\]

전압 변동률

\[e=\%R\cos \theta +\%X\sin \theta \ \left[\%\right]\]
\[e=\left(0.707\times 0.8\right)+\left(4.95\times 0.6\right)=3.54\ \left[\%\right]\]
